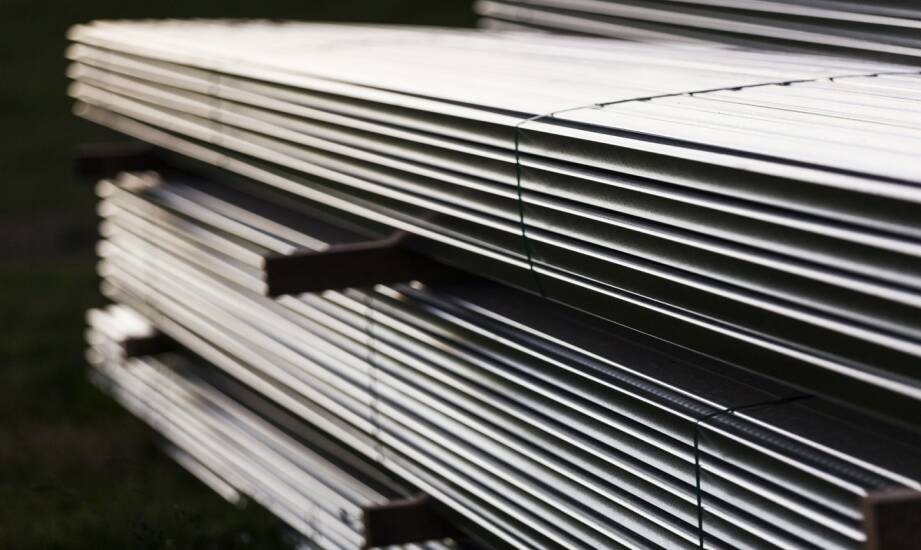

Profile stalowe: rodzaje, zastosowania i wybór do konstrukcji

„Jaki profil będzie pewny i nieprzewymiarowany?” – to pytanie wraca w projektach budowlanych, maszynowych i utrzymaniu ruchu częściej niż dobór samego gatunku stali. I nic dziwnego: profile stalowe to kręgosłup konstrukcji. Od ich kształtu, grubości ścianki, sposobu wykonania i zabezpieczenia zależy sztywność, masa, łatwość spawania oraz to, czy całość „będzie trzymać” przy zginaniu, ścinaniu i skręcaniu.

Przeczytaj również: Dlaczego warto inwestować w drabiny aluminiowe produkowane w Poznaniu?

W praktyce wybór profilu rzadko jest teoretyczny. Ktoś mówi: „Ma być lżejsze, ale bez ugięć”, ktoś inny: „Musi być higienicznie i łatwo zmywalne”, a jeszcze ktoś: „Potrzebuję tego na wczoraj, prototyp ma wejść na linię za tydzień”. Poniżej porządkujemy temat tak, aby dało się szybciej podejmować decyzje – zarówno przy halach i pomostach, jak i w ramach maszyn, osłon, transporterów czy konstrukcji wsporczych.

Przeczytaj również: Zalety "okna wole oko" w architekturze nowoczesnej

Co kryje się pod pojęciem profili stalowych i dlaczego kształt ma znaczenie

Profil stalowy to element o stałym przekroju poprzecznym na długości, wykonywany najczęściej jako wyrób walcowany lub gięty. Klucz nie tkwi wyłącznie w „ile ma milimetrów”, tylko w geometrii przekroju, bo to ona decyduje o tym, jak materiał pracuje pod obciążeniem.

Przeczytaj również: Awaryjne usługi kanalizacyjne: jak rozpoznać i zapobiegać zatkaniom

Gdy konstrukcja przenosi obciążenia, profil pracuje zwykle w kilku trybach naraz: na zginanie (typowe dla belek i ram), na ścinanie (np. w węzłach i połączeniach) oraz na skręcanie (częste w ramach maszyn i wysięgnikach). I tu pojawia się prosta obserwacja: dwa profile o tej samej masie mogą mieć zupełnie inną sztywność, bo „rozłożenie stali” w przekroju jest inne.

W realnych projektach padają krótkie dialogi w stylu: „Bierzemy dwuteownik?” – „Tylko jeśli zginanie gra pierwsze skrzypce. Jak masz skręcanie, to zamknięty przekrój zrobi robotę”. To w zasadzie streszcza podstawową logikę doboru.

Profile walcowane na gorąco: I, H, C, Z, L – kiedy są bezkonkurencyjne

Profile walcowane na gorąco należą do najpopularniejszych rozwiązań w konstrukcjach nośnych. Do tej grupy zalicza się m.in. przekroje I i H (dwuteowniki i belki szerokostopowe), a także C, Z oraz L (ceowniki, zetowniki, kątowniki). Ich zaletą jest przewidywalne zachowanie, łatwa dostępność, duża nośność i sprawdzone zastosowania.

W konstrukcjach cięższych – takich jak mosty, wieżowce czy hale przemysłowe – profile I oraz H wykorzystuje się dlatego, że świetnie przenoszą zginanie. W uproszczeniu: materiał jest „odsunięty” od osi obojętnej, więc profil staje się sztywny przy relatywnie rozsądnej masie. W projektowaniu to często oznacza mniejsze ugięcia i łatwiejszą kontrolę drgań.

Z kolei profile C i Z dobrze sprawdzają się jako elementy płatwi, rygli, wzmocnień, a także w konstrukcjach, w których liczy się prostota montażu. Spotyka się również profile C stalowe w wielu rozmiarach (często opisywanych jako C1–C13), a ich masa może wahać się w szerokim zakresie – od około 0,28 do 4,34 kg/m – co pozwala dobrać wariant pod lekkie i średnie obciążenia bez „przerostu formy”.

Kątowniki (L) bywają niedoceniane, a potrafią oszczędzić czas: proste w przycinaniu, łatwe do punktowania i wygodne jako narożne wzmocnienia ram, osłon czy stelaży. Oczywiście trzeba pamiętać, że otwarty przekrój gorzej znosi skręcanie, więc w ramie podatnej na moment skręcający warto rozważyć inne rozwiązanie lub dosztywnienia.

Profile gięte: niestandardowe kształty, łuki i szybkie dopasowanie do projektu

Profile gięte wybiera się wtedy, gdy projekt wymaga nietypowej geometrii: łuków, okręgów, przejść o zmiennej krzywiźnie albo specyficznych przekrojów, których nie da się sensownie zastąpić katalogowym kształtem. W maszynach i osłonach technicznych często wygrywają, bo pozwalają dopasować konstrukcję do ograniczeń przestrzennych linii produkcyjnej.

W praktyce wygląda to tak: „Nie zmieścimy wspornika, bo koliduje z czujnikiem i przewodami” – „To zróbmy gięty element, żeby ominąć przeszkodę i zachować sztywność”. Gięcie pozwala ograniczyć liczbę spoin i łączeń, co bywa ważne zarówno dla wytrzymałości, jak i estetyki.

Ważna uwaga techniczna: przy profilach giętych trzeba zwracać uwagę na promienie gięcia, ryzyko lokalnych odkształceń oraz powtarzalność. Jeśli element ma pracować cyklicznie (np. w maszynie), warto zadbać o odpowiednią geometrię, aby nie tworzyć koncentracji naprężeń w newralgicznych miejscach.

Profile otwarte i zamknięte: różnice, które widać dopiero w eksploatacji

Podział na profile otwarte i profile zamknięte jest wyjątkowo praktyczny, bo szybko podpowiada, jak element zachowa się pod skręcaniem i jak będzie się go użytkować.

Do profili otwartych zaliczają się m.in. kątowniki, ceowniki, zetowniki oraz teowniki. Są łatwe w montażu i modyfikacji (wiercenie, docinanie, spawanie), często lżejsze i wygodne jako elementy pomocnicze. Mają jednak ograniczenia: przy skręcaniu potrafią „pracować” i tracić geometrię, jeśli konstrukcja nie ma odpowiednich stężeń.

Profile zamknięte to przede wszystkim rury kwadratowe, prostokątne i okrągłe. Ich mocną stroną jest wysoka sztywność skrętna, a to w maszynach robi różnicę: ramy są stabilniejsze, drgania mniejsze, a ustawienie osi i prowadnic trzyma tolerancję dłużej. Dodatkowo zamknięty przekrój lepiej znosi przypadkowe uderzenia i bywa korzystniejszy, gdy konstrukcja pracuje w trudnych warunkach.

Warto też myśleć o środowisku pracy. W branżach, gdzie występuje wilgoć, detergenty czy wymagania higieniczne (np. spożywcza i farmaceutyczna), liczy się łatwość mycia oraz ograniczanie miejsc, gdzie może zbierać się zanieczyszczenie. Tu często wygrywa prosta geometria, przemyślane spoiny i odpowiednie zabezpieczenie antykorozyjne – a nie wyłącznie „mocniejszy profil”.

Najczęstsze wymiary i przykłady zastosowań: od 40x20 do ram maszyn i hal

W wielu realizacjach przewijają się profile prostokątne w wymiarach takich jak 40x20, 50x30 czy 60x20 mm. To popularny „złoty środek” dla konstrukcji pomocniczych, stelaży, osłon, ram lekkich urządzeń oraz elementów transportu wewnętrznego. Nie oznacza to, że zawsze będą właściwe – ale łatwo na nich oprzeć projekt prototypowy, a potem skorygować przekrój po próbach.

W przemyśle maszynowym i automatyce (np. przy budowie przenośników, transporterów, modułów stanowisk) często spotyka się schemat: zamknięty profil jako główna belka ramy, a otwarte elementy jako wsporniki, uchwyty i mocowania. Takie podejście ułatwia prowadzenie przewodów, montaż czujników oraz późniejsze doposażenie w osłony.

W konstrukcjach nośnych (hale, pomosty, antresole technologiczne) dominują profile walcowane na gorąco, bo projektanci oczekują przewidywalnej nośności i łatwego do udokumentowania doboru. Natomiast w elementach, gdzie istotna jest odporność na skręcanie albo estetyka (ramy, balustrady, konstrukcje wsporcze), profile zamknięte potrafią ograniczyć „pływanie” konstrukcji bez dokładania masy.

Profile do suchej zabudowy: C, U, CD, UD i ich ograniczenia w konstrukcjach nośnych

Osobną kategorię stanowią profile do suchej zabudowy, takie jak Nida C, U, CD czy UD. Projektuje się je z myślą o systemach gipsowo-kartonowych: ścianach działowych, sufitach podwieszanych, obudowach instalacji oraz miejscach, gdzie liczy się lekkość i szybki montaż.

Trzeba jednak jasno rozgraniczyć zastosowania. To, że profil „wygląda jak ceownik”, nie oznacza, że nadaje się na element nośny w maszynie lub w konstrukcji przenoszącej większe obciążenia dynamiczne. Profile do suchej zabudowy mają inne założenia materiałowe i grubości. Jeśli ktoś mówi: „Zróbmy z tego ramę pod napęd, będzie taniej”, warto dopytać: „A jakie obciążenia, jakie drgania i czy konstrukcja ma pracować latami?”. W większości przypadków odpowiedź prowadzi do profili konstrukcyjnych, a nie g-k.

W lekkich zastosowaniach pomocniczych (np. osłony, zabudowy, proste stelaże bez obciążeń) systemy g-k potrafią być sensowne, ale w przemyśle zwykle przegrywają trwałością i odpornością na uderzenia oraz wilgoć, jeśli nie są przewidziane do takich warunków.

Jak dobrać profil do konstrukcji: obciążenia, środowisko, technologia wykonania i koszty

Dobór profilu to wypadkowa kilku decyzji. Najpierw obciążenia, potem technologia wykonania i warunki pracy, a na końcu optymalizacja kosztów. W praktyce dobrze działa podejście „od pytań do odpowiedzi”. Przykład rozmowy z warsztatu: „Ma nie drgać i ma być sztywne” – „Czyli patrzymy na przekrój i skręcanie, a nie tylko na grubość ścianki”.

Najważniejsze kryteria doboru:

• Rodzaj obciążenia: zginanie (belki), ścinanie (połączenia), skręcanie (ramy, wysięgniki). Zamknięte przekroje zwykle lepiej znoszą skręcanie.
• Wymiary i grubość ścianki: nie chodzi tylko o „większe = lepsze”. Zbyt ciężki profil zwiększa koszty, utrudnia montaż i potrafi pogorszyć ergonomię serwisu. Zbyt cienki – będzie się odkształcał, a spawanie może stać się trudniejsze.
• Środowisko pracy: wilgoć, chemia, mycie, pył, uderzenia. W przemyśle spożywczym i farmaceutycznym znaczenie ma higieniczność i możliwość czyszczenia, a w automotive często liczy się odporność na drgania i szybki serwis.
• Technologia wykonania: czy element będzie spawany MIG/MAG lub TIG, czy cięty laserowo, czy potrzebuje gięcia. Niektóre rozwiązania są „papierowo” świetne, ale w produkcji potrafią generować koszt i czas.
• Dostępność i terminy: przy prototypowaniu lepiej czasem dobrać profil bardziej standardowy, a potem zoptymalizować przekrój po testach. To skraca czas uruchomienia.

W przypadku konstrukcji maszyn i systemów transportu wewnętrznego (np. przenośników, transporterów) dobór profilu często łączy się z późniejszym utrzymaniem ruchu. Jeśli planujesz serwis, wymianę podzespołów i szybki dostęp do elementów, przewiduj miejsce na narzędzia, otwory montażowe oraz sensowne prowadzenie kabli. Profil ma „nie przeszkadzać” w eksploatacji.

Typowe błędy przy wyborze profili stalowych i jak ich uniknąć

Najczęściej problem nie polega na tym, że profil jest „za słaby”. Częściej jest źle dobrany do sposobu pracy konstrukcji albo do warunków eksploatacji. Poniżej kilka błędów, które wracają na produkcji i montażu:

Przewymiarowanie bez analizy – profil jest ciężki, kosztowny, trudny w obróbce, a konstrukcja i tak ulega skręcaniu, bo wybrano otwarty przekrój bez stężeń. W efekcie rośnie masa, a problem zostaje.

Ignorowanie skręcania – w ramach maszyn to szczególnie częste. Konstrukcja „na stole” wygląda stabilnie, a po zamontowaniu napędu i osprzętu zaczyna pływać. Jeśli wiesz, że pojawią się momenty skręcające, rozważ profil zamknięty lub przemyślane usztywnienia.

Brak myślenia o korozji i czyszczeniu – w środowiskach mokrych i z chemią sama stal to za mało. Liczy się zabezpieczenie, jakość spoin, a także geometria, która nie tworzy „kieszeni” na brud.

Dobór profilu pod „ładny wymiar”, a nie pod funkcję – to, że 40x20 mm jest popularny, nie znaczy, że zawsze będzie właściwy. Czasem lepiej przejść na 50x30 lub zmienić grubość ścianki, zamiast dokładania wsporników i łat.

Jeśli chcesz szybko przejść od założeń do realnego doboru przekroju, pomocne jest zebranie danych wejściowych: rozpiętości, punktów podparcia, obciążeń stałych i zmiennych, oczekiwanych ugięć oraz warunków pracy. Potem dopiero wybiera się konkretny kształt.

Gdzie szukać sprawdzonych profili i jak przygotować zapytanie, żeby skrócić czas realizacji

W projektach przemysłowych liczy się nie tylko „co” wybierzesz, ale też „jak szybko” przejdziesz od koncepcji do wykonania. Dobrze przygotowane zapytanie potrafi skrócić czas ofertowania i ograniczyć liczbę poprawek. W praktyce warto podać: długości odcinków, oczekiwany przekrój (np. prostokątny/okrągły), grubość ścianki, tolerancje, sposób łączenia (spawanie/śruby), a także środowisko pracy (wilgoć, chemia, higiena).

Jeżeli porównujesz rozwiązania i chcesz szybko przejrzeć dostępne warianty, pomocne bywa zestawienie w jednym miejscu oferty na profile stalowe wraz z informacją o możliwych zastosowaniach w częściach maszyn i konstrukcjach. To ułatwia dobór profilu pod realne warunki produkcyjne, a nie pod katalogowe „na oko”.

Na koniec praktyczna wskazówka z podejścia „zorientowanego na rozwiązania”: jeśli budujesz prototyp lub modernizujesz linię, ustal od razu, czy konstrukcja ma mieć możliwość późniejszej rozbudowy (dodatkowe czujniki, osłony, prowadnice, napędy). Dobór profilu pod przyszłe modyfikacje często oszczędza najwięcej – nie w momencie zakupu, tylko w trakcie eksploatacji.
